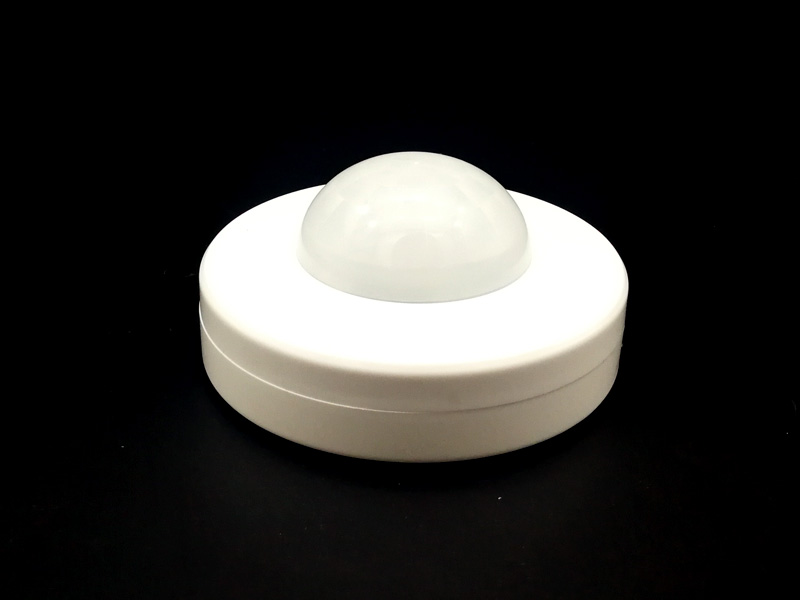

LQX138广角双鉴别传感器使用说明书

     本产品采用超宽谱雷达技术、热释电红外线于一体的感应器，检测人体运动产生的动作幅度变化及温度变化，使的被人体运动反射后回信号的重复周期发生变化。经对人体反射后的回波脉冲序列进行解调、积分、放大、滤波等处理并输入微电脑系统进行数据处理和分析，就可以探测得到与被测人体活动存在参数。

     本产品适合用于办公室、会议室、教室、图书馆等场合对人体运动存在的信号探测。

■电气参数：

输入电压：DC12V

工作电流：20mA

额定功率：0.1W

探测角度：360*170 FOV

输出模式：开关输出与RS485

产品尺寸：100*35mm

探测距离：探测距离4-8米

工作温度：-40-85℃

接线方式：3.58接线端子

■功能特点

检测到有人体活动后，产品输出有人活动信号；当人体离开，经过延时后关闭信号，输出无人体活动信号。产品配有遥控器，可以通过遥控器调节工作模式、延时时间、探测灵敏度、光照度、开关、指示灯开/关；

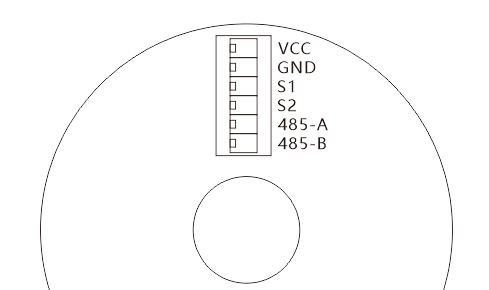

■接线端子线序定义

注：S1/S2为半导体无源开关，需要施加电平才能测试出信号变化。

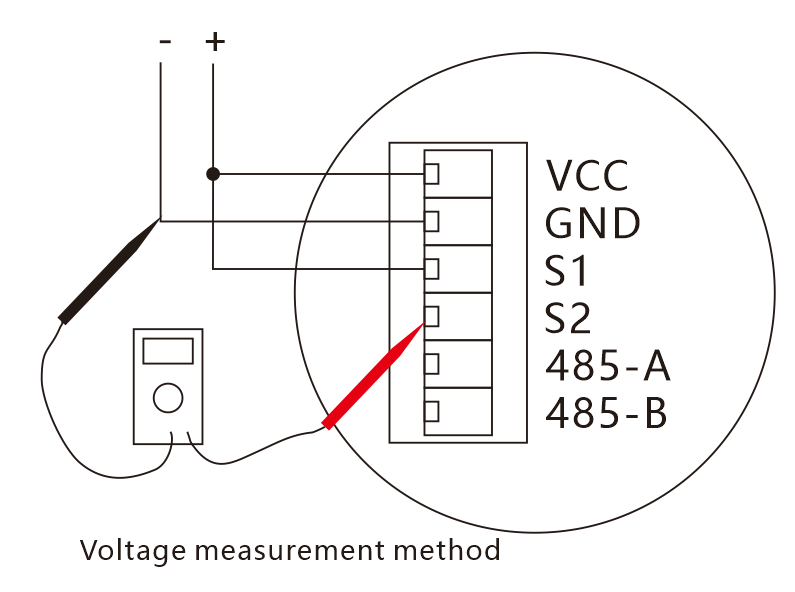

■测试方法

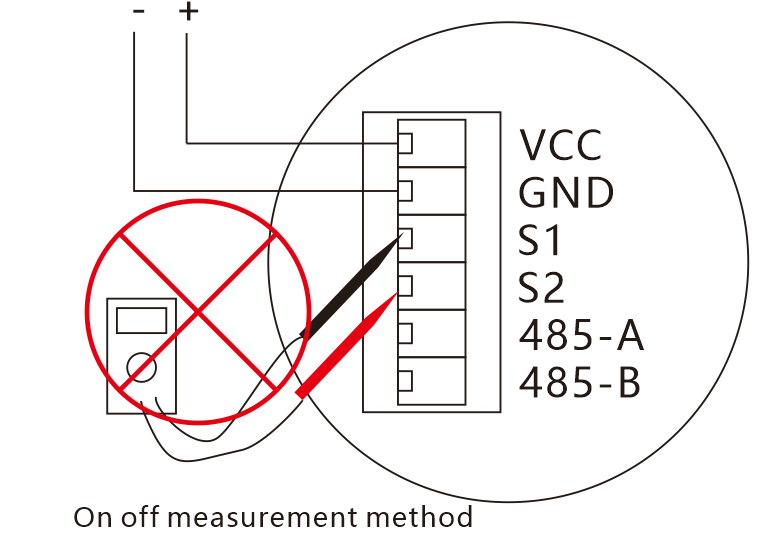

   用万用表测试开关信号时，需采用电压测量方法测试，不能直接测量通断。

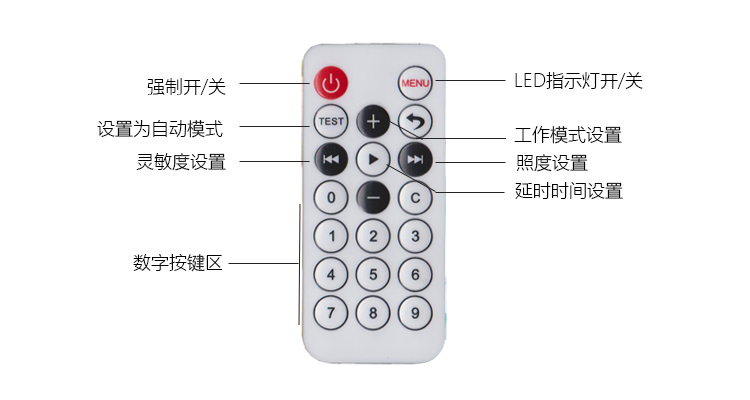

■遥控器调节

指示灯状态：

参数设置：产品接收到正确遥控器信号后，指示灯会慢闪5次（0.5S/次），正确设置后快闪5次（0.2S/次）。

开/关设置：当功能设置为关时指示灯会慢闪5次（0.5S/次），当功能设置为开时快闪5次（0.2S/次）。
