会议室人体检测及电器控制方案

会议室人体检测及电器控制方案

假设项目环境：现有会议室尺寸为9平米（3x3），应属于隔断玻璃墙会议室，需考虑灵敏度及穿透效果，人体在内商务洽谈时，楼口指示牌应显示占用状态，控制中心终端软件PC或手机APP也显示被占用，目前未被使用的会议室状态。

方案一：

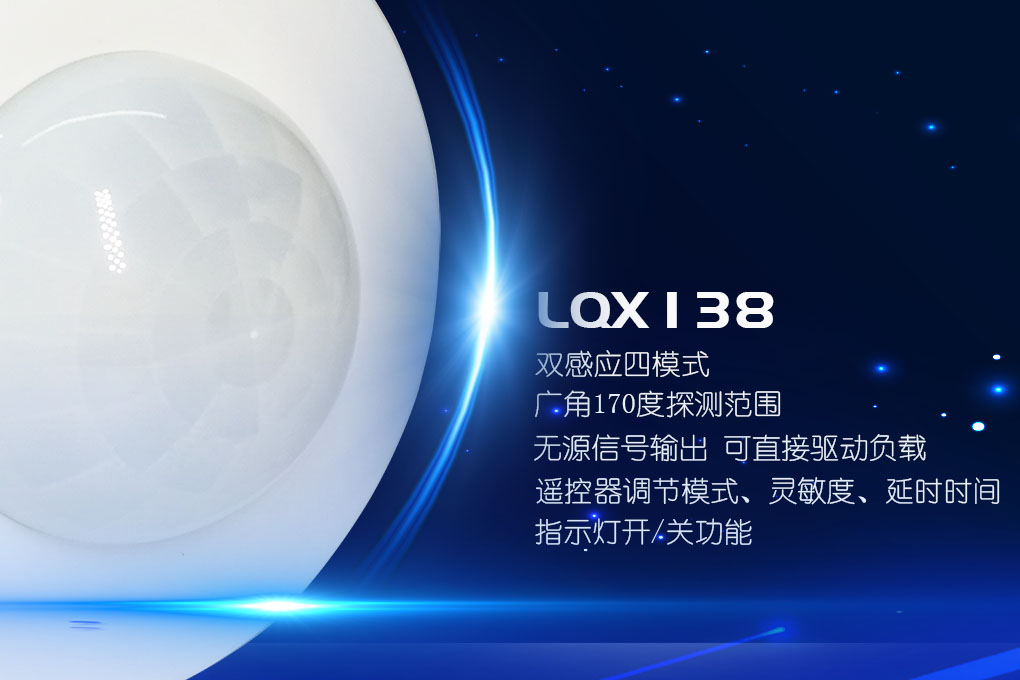

采用普通广角红线模式+多普勒模式，内置四头八元红外线，感应角度170度，双鉴探测更灵敏，检测到人体输出开关量信号、TTL串口、WIFI信号；购买WIFI版本提供手机APP管理软件。

电气参数：

产品型号：LQ-X138

输入电压：DC12-24V

感应角度：170度

感应方式：双鉴红外线+多普勒

感应距离：5-10米

调节方式：遥控器

输出方式：无源开关或WIFI

方案二：

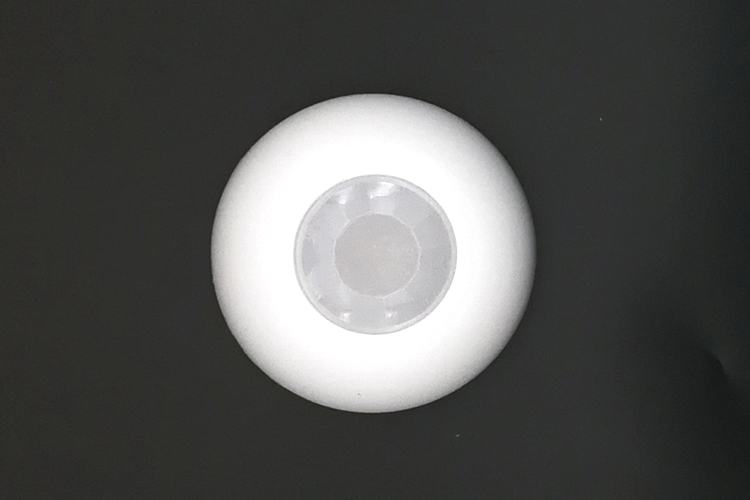

采用微动人体探测器+PIR辅助，感应角度80*34度，可检测微小动作，比普通红外线要灵敏。输出模式为可选无源开关信号、RS485信号；根据客户要求可提供PC管理软件开发。

电气参数：

产品型号：QZ-X327

输入电压：DC12-24V

感应角度：最大90度（80*34）

感应方式：X波雷达+PIR

感应距离：横向安装感应距离<5<>米

调节方式：遥控器

输出方式：无源开关或RS485

适用于：卫生间、展馆、电气设备使用，方便组网

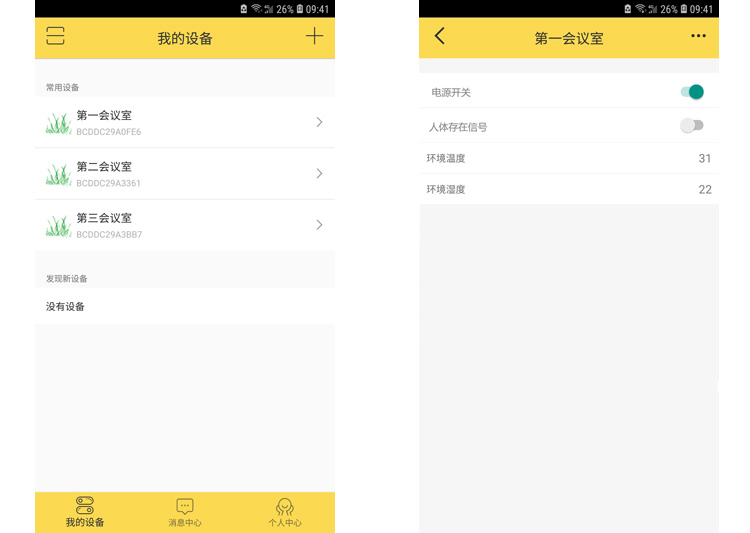

方案一、方案二若采用手机APP监控，参考界面：

方案三：

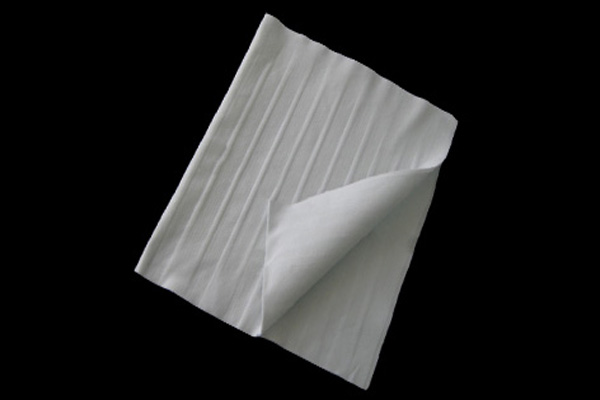

采用重力坐垫传感器，放置在每座椅上，当有人体坐上去的时候，即可将信号通过无线方式传输至中继器，中继器将采集的坐垫信号通过开关信号、RS485、WIFI传输至控制终端如PC或手机APP；重力坐垫传感器均采用电池供电（根据使用充电一次可使用6-12个月），在控制终端可现实人体数量、会议室占用情况。

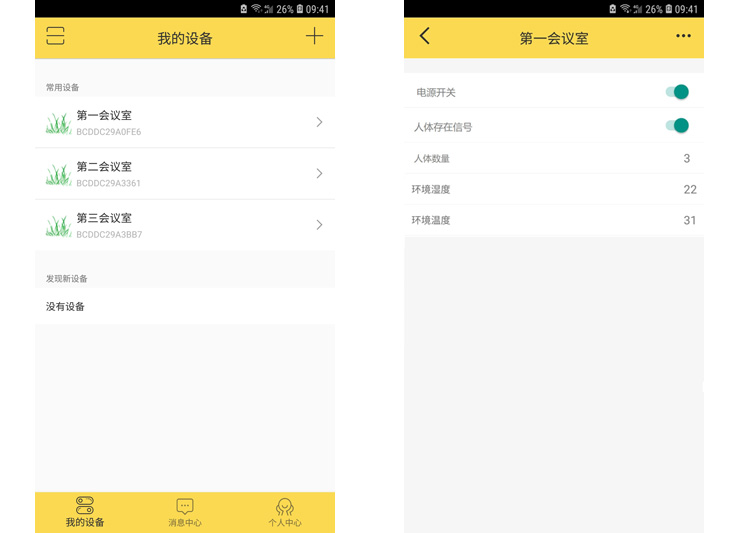

若采用手机APP监控，参考界面：
