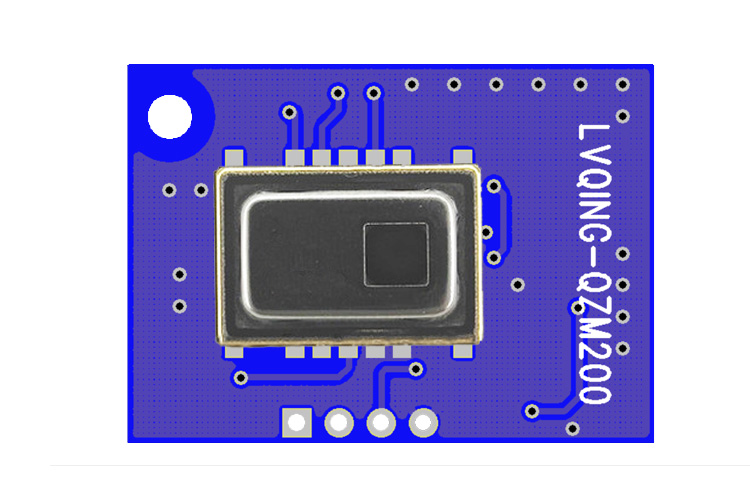

功能介绍:
模块采用红外阵列探头测量,8*8矩阵测量,探测数据更准确,当人体进入感应范围内,能区分的出人体的热源,适合作为热成像处理器,检测环境内具有热源的人体或物体。模块上电初始化后进入待机状态,等待接收主机发来的查询信号,当接收到查询信号后,探测器通过64位阵列扫描判断,计算出最高温度值,发送到主机最大温度值。
电气参数:
工作电压:DC12V或者5V(默认)
通讯方式:RS485或TTL
探测角度:<60
温度精度:0.25度
模块尺寸:25*18mm
波特率:9600(默认)

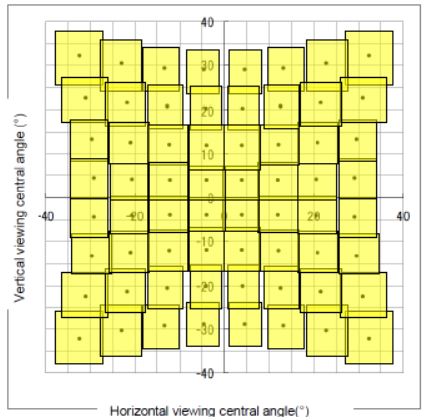

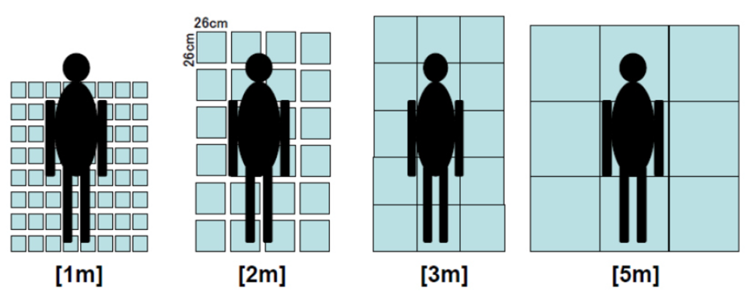

QZM200人体探测面积示意图:

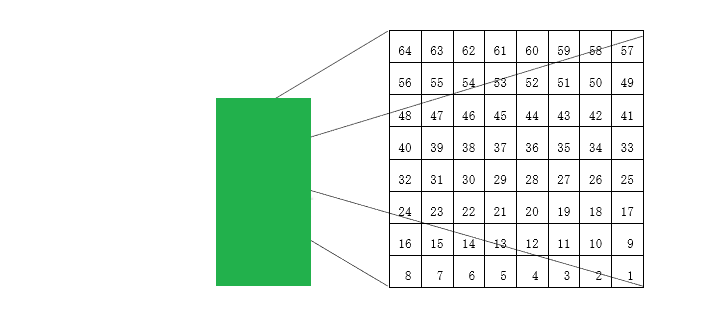

QZM200传感器探测定位序列号

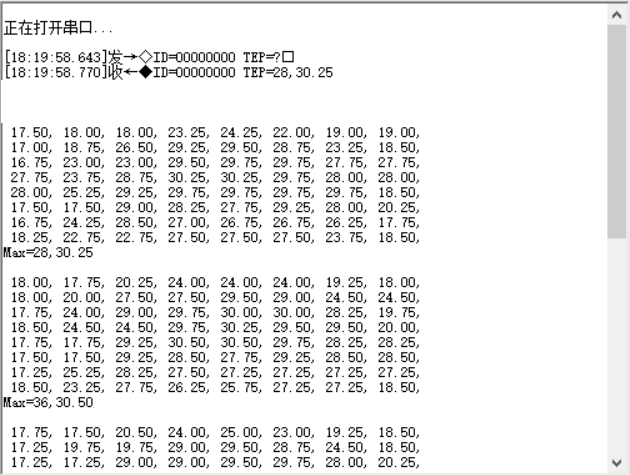

串口通信返回数据样式
波特率修改(默认为9600):
示例:主机发送”ID=00000000 BAR=115\r\n”
波特率值序号:9(9600);19(19200);57(57400);115(115200)。
工作模式(默认为模式1):
示例:主机发送”ID=00000000 MOD=1\r\n”
工作模式序号:1(模式一);2(模式一)。
模式一:主机在询问的时候只返回最高温度值。
模式二:主机在询问的时候先返回64个阵列温度,再发送最高温度值。
使用说明:本产品适合热成像测试,在环境温度下区分有热源的人体或物体。不建议作为"体温计"用,因探测距离的衰减,远距离人体温度测试测试出来的温度值不是37度。在人体额头距离探测10cm的位置能准确的测试出人体实际体温37℃。
用于人体温度测量,采用QZM2914或QZX29D
